高低压开关柜通电试验台,直流电阻测试仪工厂批发

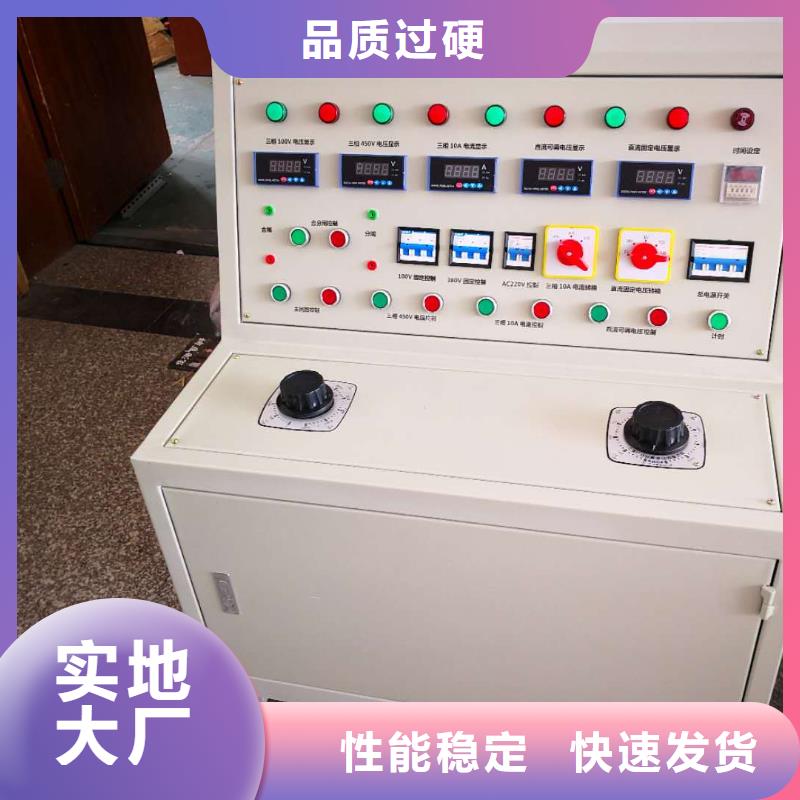

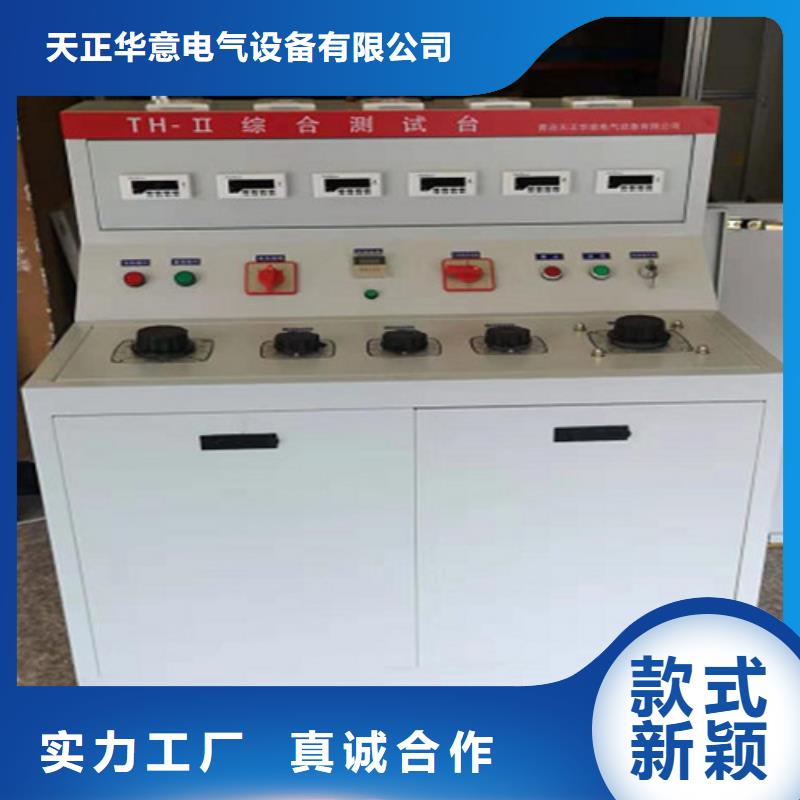

江西南昌高低压开关柜通电试验台高低压开关柜通电试验台一、概述高低压开关柜通电试验台用于高低压开关柜生产厂家出厂动作调试，也可用于变电站检修替代站内直流操作电源及其它需要直流电源的场合。在发电厂、变电所、开关柜厂等单位，一次设备是重要的，二次设备也是重要的，因为一次设备和二次设备构成一个整体，只有二者都处在良好的状态，才能保证电力生产的。二次设备是指对一次设备的工况进行监测、控制、调节、保护，为运行人员提供工况或生产指挥信号所需的设备，因而二次回路的故障常会破坏或影响电气设备的正常运行，用好管好二次回路的电气设备，是确保电力生产的重要环节。本试验台就是根据二次回路测试和试验要求，从用户对二次回路试验的实际需要出发而由本公司自行设计生产的。本产品具有功能全、体积小、外形美观、便于移动等特点，是测试二次设备各项参数的理想设备。二、主要技术参数1、三相五线交流电压直接输出；2、三相交流电压固定(100V/10A)输出；3、三相交流电压固定(380V/10A)输出；4、三相交流（0~100V/10A）电压可调输出；5、三相交流（0~430V/10A）电压可调输出；6、单相直流（0~260V/10A）电压可调输出；7、单相直流（0~300V/10A）电压可调输出；8、单相交流（220V/10A）电源接线板插孔直接输出；9、外形尺寸：550mm660mm1005mm三、产品结构本产品TH型移动式结构，底部装有四只定向轮，两边设置拉手，便于推动或抬动。由三块面板（图一、图二和图三所示）组成其控制和监测等功能。上面板（图一）由仪表、信号灯及控制按钮开关组成，用于操作和监测；下面板（图二）上装有调压器手轮，用于调节输出电压或电流；接线板（图三）在车后，而方便。测试车左侧采用的是二孔三孔电源插孔。高低压开关柜通电试验台
